工作电压：AC170-240V 50/60HZ
负载类型：节能灯、H管、LED灯具和各类家用电器
负载功率：≤500W
主 机：75X43X21mm
触摸头：101×94×10mm

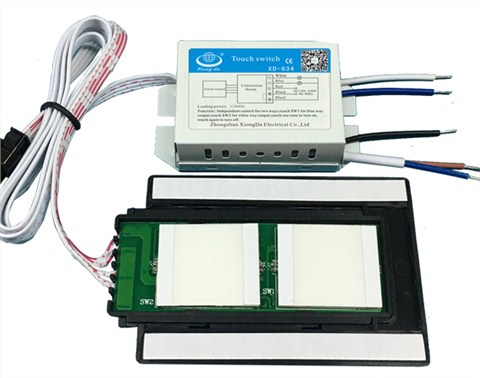

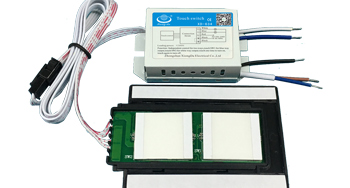

型号：XD-634

名称：LED灯镜触摸官方入口 (交流输出，2组独立控制)

工作电压：AC170-240V 50/60HZ

负载类型：节能灯、H管、LED灯具和各类家用电器

负载功率：≤500W

主 机：75X43X21mm

触摸头：101×94×10mm

此官方入口是一款隔离触摸感应官方入口，适用于有介质(如玻璃、亚克力、塑料、陶瓷等)灯体的各类灯具上，在隔离保护的情况下不用接触金属部件隔着玻璃就可以感应触发官方入口工作，实现触摸功能，安全性能高。官方入口使用无机械磨损，寿命长，官方入口安装好后镜子正面看不到官方入口配件，只是看到背光透出的触摸标志，美观又大方，是制做高端产品的明智选择。

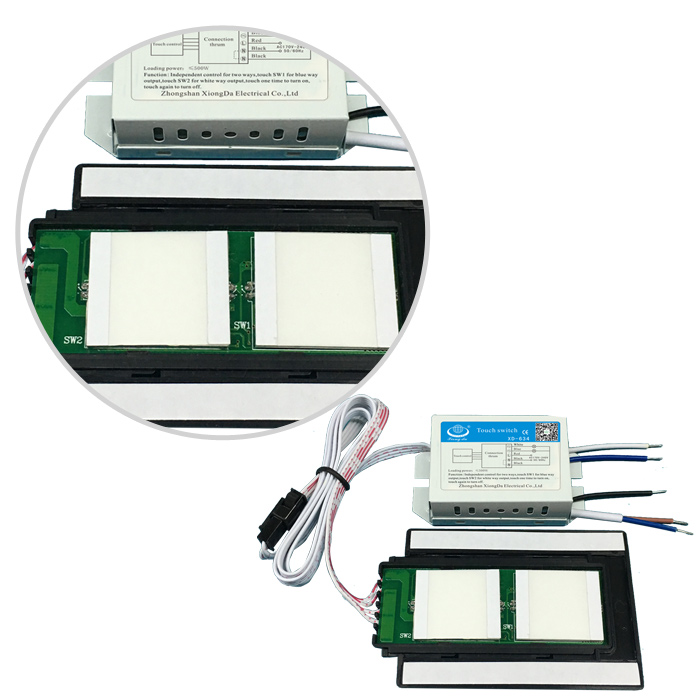

触摸官方入口板上设计有开、关状态指示背景灯，背景灯和触摸官方入口设计为一体，当电源和官方入口连接好，电源通电后官方入口板上指示背景灯为红色状态，一次触摸开灯，背景灯指示蓝色，再次触摸关灯，背景灯指示红色，依次循环。

触摸官方入口功能：二组独立控制，触摸SW1对应蓝组输出，触摸SW2对应白组输出，一次触摸开灯，再次触摸关灯，依次循环。

能保证用户的安全用电，有突破吸收器，能有效的防止外界和对外界的干扰。

适用于有介质(如玻璃、亚克力、塑料、陶瓷等)的各类灯具。

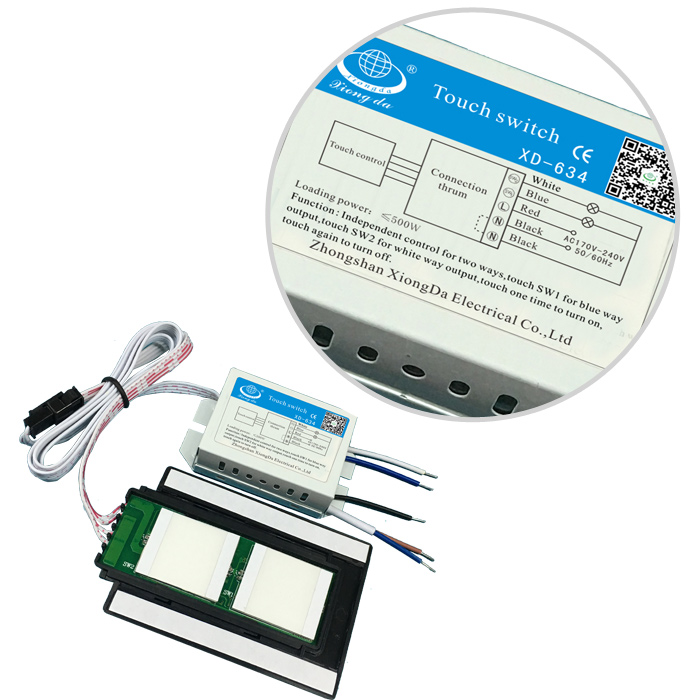

接线方式：2P护套线接AC220V输入，黑线和蓝线为第一组输出接灯具，黑线再与白线为第二组输出接灯具，黑色的触摸头安装在镜子的背面。

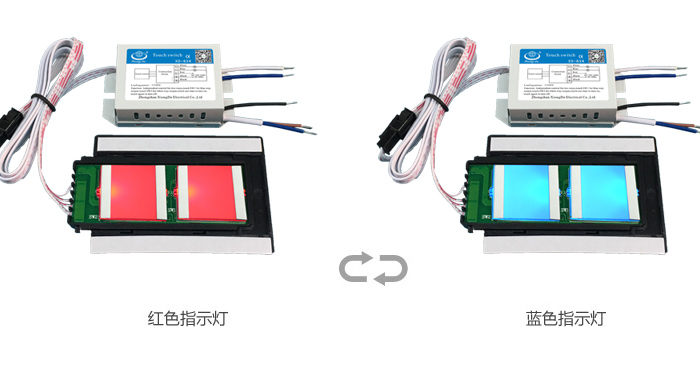

开、关灯颜色状态变换效果图

XD-634关灯壮态和开灯壮态是红转蓝

注：安装前请先切断电源总官方入口。

01：将主机上的：2P护套线接AC：220V输入，另一条黑线和蓝、白线为220V输出接灯具。

02：将主机用螺丝固定在所需的位置;

03：在镜面设计二个触摸点，触摸点大小直经18-20mm，首先要将镜片触摸点周围的水银打掉，打掉的水银宽最好为1.5-2MM，打掉的水银部位刚好背光也可以透出，一目了然的能看到触摸位置，即美观，又方便找到触摸官方入口位。

04：安装官方入口时在触摸点上做一个中心十字线，官方入口插槽上有三条箭头线，三条箭头线要对准触摸点上的十字线的任意三条线， (因为触摸官方入口板上最中心直径15mm的位置为触摸感应区域，所以一定要将触摸官方入口板上的触摸感应区域对准镜面打掉的水银部位的触摸点)，对准位后才能触摸得到，插槽上自带粘胶，粘胶表面有一张贴纸，把贴纸拿掉，对好位贴在镜片反面即可，贴上后将官方入口盒插入插槽内，测试官方入口没问题了要确保永久不脱落，可用其它方式打胶到插槽上再固定。
